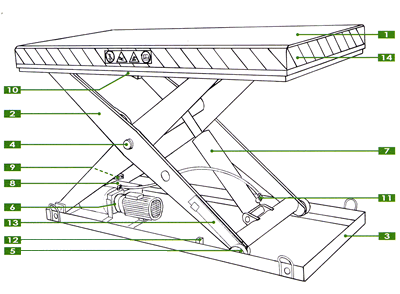

Piano di carico

Pantografi ossitagliati

Base

Imperniamenti su boccole autolubrificanti

Rotolamenti su cuscinetti a sfere

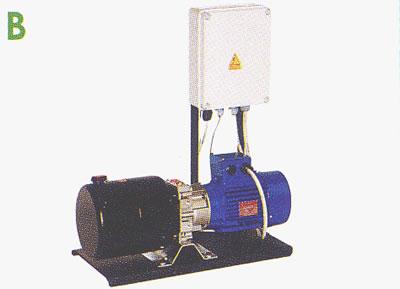

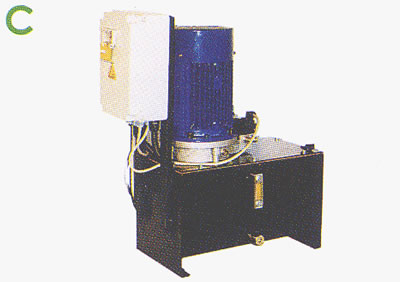

Centralina monoblocco incorporata o separata, composta da motore a quattro poli, pompa ad ingranaggi, elettrovalvola, valvola di ritegno, valvola di massima e valvola di strozzamento per la taratura della velocità di discesa. Serbatoio olio in lamiera con filtro, indicatore di livello, tappo di carico e scarico (foto B/C)

Cilindro a semplice effetto

Quadro elettrico con tensione di alimentazione 380V 50hz, trifase, ausiliari 24 V (foto B/C)

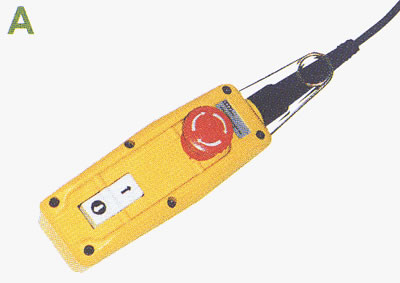

Pulsantiera di comando a uomo presente (foto A)

Microinterruttore di massima alzata

In doppio strato di smalto sintetico verde ral 6011, previa costituzione di fondo antiruggine

Pulsantiera di comando a bassa tensione con interblocco meccanico e tasto di emergenza a fungo con riarmo (foto A)

Quadro elettrico predisposto affinchè l'interruzione ed il ripristino dell'energia elettrica non riattivi l'ordine del comando precedente

Telaio anticesoiamento collegato a microinterruttori

Valvola da paracadute al cilindro

Valvola di massima piombata, per evitare sovraccarichi e sovrapressioni

Fermi meccanici di extracorsa

Puntali di sicurezza da inserire prima di eseguire le operazioni di manutenzione

Strisce perimetrali gialle e nere

Le piattaforme elevatrici vengono regolarmente collaudate e sottopposte a controllo di qualità presso il nostro stabilimento.
Ogni Piattaforma è corredata di Certificazione di conformità e manuale d'uso, manutenzione, ricambi.
