1011

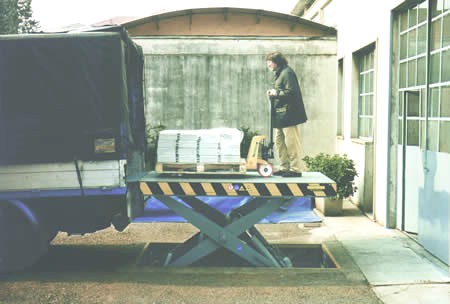

Piattaforme elevatrici a semplice pantografo per carico e scarico da automezzi


Codice Portata
kg
Dimensioni
AxB mm
Corsa
D mm
Chiuso
C mm

1011.10.01 1000
2500   x 1500
1490 350

1011.20.01 2000
2500   x 1500
1490 400
1011.20.02 2000
2500   x 2000
1490 400
1011.20.03 2000
3000   x 1500
1490 400
1011.20.04 2000
3000   x 2000
1490 400

1011.30.01 3000
2500   x 1500
1490 450
1011.30.02 3000
2500   x 2000
1490 450
1011.30.03 3000
3000   x 1500
1490 450
1011.30.04 3000
3000   x 2000
1490 450
1011.30.05 3000
3500   x 2000
1490 500
1011.30.06 3000
3500   x 2500
1490 500
1011.30.07 3000
2500   x 2000
1490 450
1011.30.08 3000
3000   x 2000
1490 500
1011.30.09 3000
3500   x 2000
1490 500
1011.30.10 3000
3500   x 2500
1490 500

1011.50.01 5000
3000   x 2000
1490 500
1011.50.02 5000
3000   x 2500
1490 500
1011.50.03 5000
3500   x 2000
1490 550
1011.50.04 5000
3500   x 2500
1490 550
1011.50.05 5000
4000   x 2000
1490 600
1011.50.06 5000
4000   x 2500
1490 600
1011.50.07 5000
4500   x 2500
1490 600
1011.50.08 5000
5000   x 2500
1490 600
1011.50.09 5000
2500   x 2000
1490 500
1011.50.10 5000
3000   x 2000
1490 600
1011.50.11 5000
3000   x 2500
1490 600
1011.50.12 5000
3500   x 2000
1490 600
1011.50.13 5000
3500   x 2500
1490 600
1011.50.14 5000
4000   x 2000
1490 650
1011.50.15 5000
4000   x 2500
1490 650

1011.70.01 7000
3000   x 2000
1490 600
1011.70.02 7000
3000   x 2500
1490 600
1011.70.03 7000
3500   x 2000
1490 650
1011.70.04 7000
3500   x 2500
1490 650
1011.70.05 7000
4000   x 2500
1490 650


LEGENDA DISTRIBUZIONE CARICHI
Carico parzialmente concentrato
max 50% per ogni asse di traslazione
Carico concentrato



Optionals
A

Ala di raccordo manuale incernierata su un lato corto piattaforma, rotazione 190°, suddivisa in più settori.


B

Ala di raccordo idraulica incernierata su un lato corto piattaforma, rotazione 110°, suddivisa in tre settori. Il comando idraulico aziona solo il settore centrale. I settori laterali possono essere indipendenti o collegabili al settore centrale mediante spinotti ad inserimento manuale.




C

Parapetti in tubolare h. 1100 mm, con battipiede.

D

Sponda di protezione h. 150 mm, automatica, posizionata su un lato corto piattaforma. Fuoriesce automaticamente azionando la salita e scompare a piattaforma in posizione abbassata.



E

Sponde di protezione h. 150 mm, automatiche, posizionate su tre lati piattaforma. Fuoriescono automaticamente azionando la salita e scompaiono a piattaforma in posizione abbassata.


F

Predisposizione passaggio automezzi a piattaforma in posizione abbassata.


G

Zincatura a caldo di tutta la macchina o solo alcune parti di essa.
